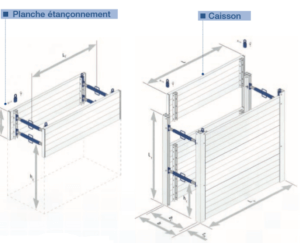

Longeur panneau L (m) |
Longeur Système Lv (m) |
Hauteur blindage H (m) |
Passage libre de la longueur des tuyaux Lc (m) |
Hauteur libre de passage des tuyaux hc (m) |
Pression du sol autorisée
(kN/m²) |
Poids étai B inclus
(kg/caisson) |

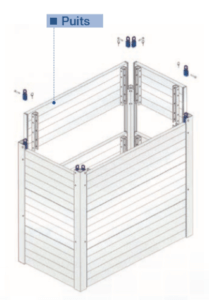

Poids
(kg/puits) |
| 1.50 |
1.50 1.72
|
0.60 1.20 1.80 2.40
|
1.18 1.58
|
1.32 0.71
|
32.6 |
95 185 250 320 |
130 250 370 485 |
| 2.00 |
2.00 2.22
|
0.60 1.20 1.80 2.40 |
1.68 2.08
|
1.32 0.71
|
26.5 |
110 215 295 380 |
160 305 450 600 |
| 2.50 |
2.50 2.72
|
0.60 1.20 1.80 2.40 |
2.18 2.58
|
1.32 0.71
|
21.6 |
120 240 340 435 |
185 360 535 710 |
| 3.00 |
3.00 3.22
|
0.60 1.20 1.80 2.40 |
1.68 3.08
|
1.32 0.71
|
17.5 |
135 270 380 490 |
215 420 620 825 |
